EC02單面外觀檢測機

適用于陶瓷基板領域，僅做單面外觀檢驗的應用場景
Product
Center
首頁 / 全部產品 / EC02單面外觀檢測機

高穩定性
大理石平臺搭配直線電機，機械定位精度±1微米

檢測重復性精度
最高可達±1微米，最小檢出缺陷5微米

取像可自動糾偏
可選手動/自動上下料

自動適應

產品圖形因收縮率不同等原因?qū)е碌囊恢滦詥栴}，實現柔性檢測

自檢設備功能模塊

可選尺寸、面積標準，及設置線寬百分比標準檢測

配方管理系統
搭配自動模塊，一鍵切換不同檢測需求

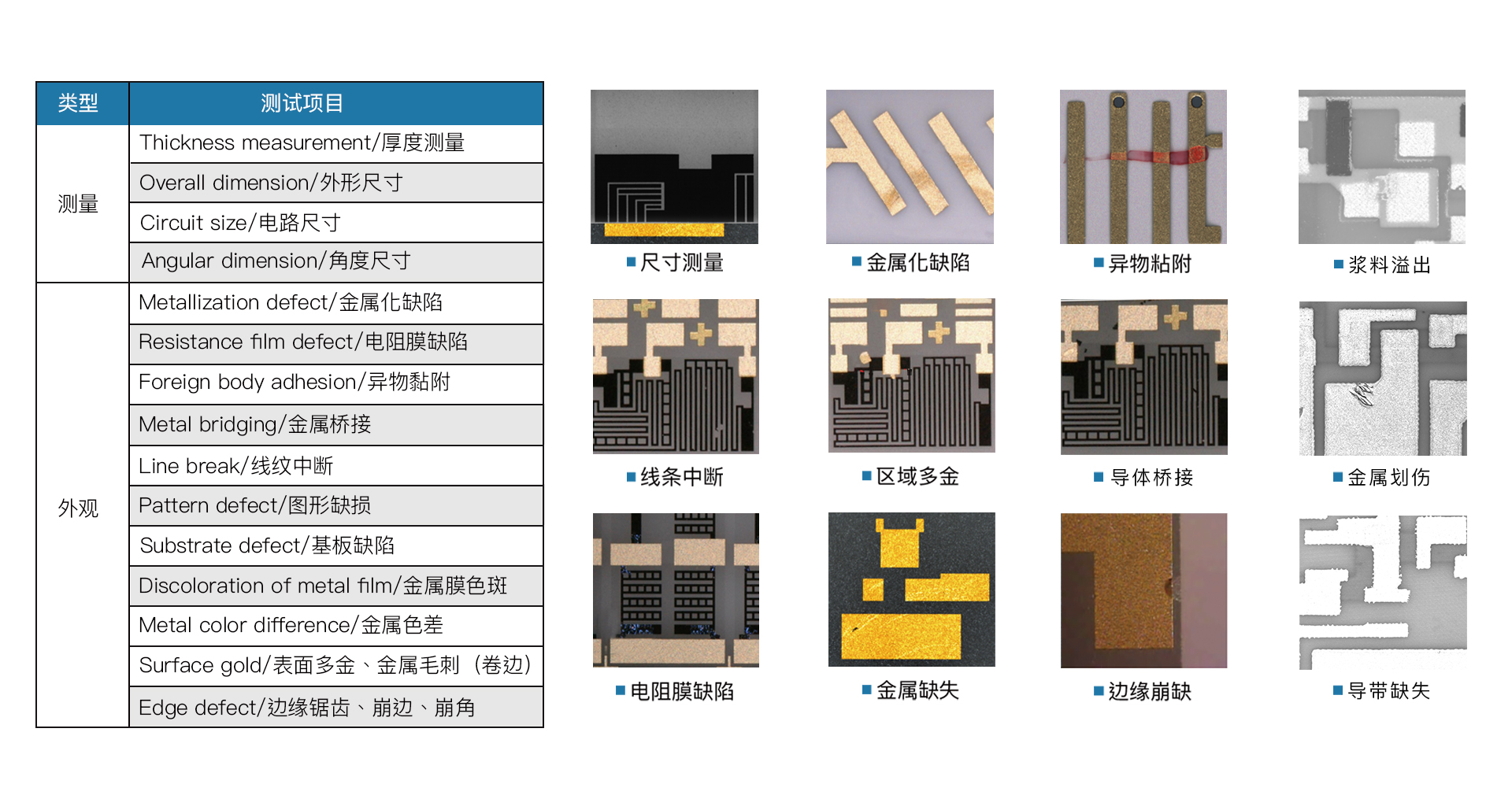

Testing items檢測項目
Testing items檢測項目
Specifications技術規格
操作參數

  • 適用產品

    多種材質薄膜電路、厚膜電路、DPC、微帶濾波器、薄膜衰減器、功率熱沉等

  • 上料類型

    整片陶瓷基板、藍膜片、擴晶環

  • 對位方式

    上料角度自動糾偏

  • 有效檢測范圍

    最大支持320*320mm

  • 標準品導入

    支持DXF/DWG/GBR圖紙多圖層導入

  • 檢測內容

    外形尺寸測量、3D厚度測量、電路尺寸測量、平面缺陷檢測、立體缺陷檢測



視覺參數

  • 2D尺寸測量相機

    可配備500萬像素到6500萬像素范圍相機，根據檢測需求選型

  • 2D尺寸測量精度

    最小重復精度±1um（根據所選相機精度會有所不同）

  • 2D缺陷檢測精度

    最小可識別精度≥5um（根據所選相機精度會有所不同）

  • 3D厚度測量精度

    最小重復精度±50nm

  • 3D缺陷檢測精度

    最小可識別精度≥10um（根據所選相機精度會有所不同）



規格

  • 視覺算法

    多圖層算法獨立設置容差+視覺AI深度學習缺陷分類

  • 不良品標記

    噴墨打點or激光打標or圖形報告

  • 數據儲存

    檢測數據實時監控、數據保存及數據統計功能

  • UPH

    60s-120s/片(最終效率會根據檢出缺陷類型、缺陷數量、產品尺寸而定)

  • 可擴展功能

    可配備批次/工單/產品等掃碼，及字符OCR識別功能，可增加料倉組件+運動模組or機械手，實現全自動上下料，可選配離線軟件分析功能，可對疊層資料進行整體統計分析

  • 可增加料倉組件+運動模組or機械手，實現全自動上下料
